Описание

    Модуль Global-PDM обеспечивает формирование нормативно-справочной базы и базы знаний об изделии, а также управление этими данными на протяжении всего жизненного цикла изделия и обеспечение доступа к ее ресурсам всех заинтересованных служб предприятия.
    Решаемые задачи:
  • Ведение конструкторской и технологической документации;
  • Управление извещениями на изменение;
  • Формирование печатных форм в соответствии с ЕСКД и ЕСТД;
  • Управление конфигурацией изделия;
  • Управление версионностью документов;
  • Взаимодействие с конструкторскими САПР;
  • Формирование электронного архива документации на изделия;
  • Организация библиотек типовых решений;
  • Управление процессом регистрации учета документов в архиве ТД;
  • Организация коллективной работы;
  • Управление процессом регистрации и учета документов в архиве технической документации;
  • Обеспечение быстрого и удобного доступа к нормативно-справочной базе изделий для всех участников производственного процесса.

Конструкторская подготовка производства

    Основным документом, описывающим состав изделия, является конструкторская спецификация. Global-PDM предлагает широкий набор возможностей для формирования данного документа в системе в полном соответствии с формами и правилами, определенными ГОСТ ЕСКД 2.106-96.

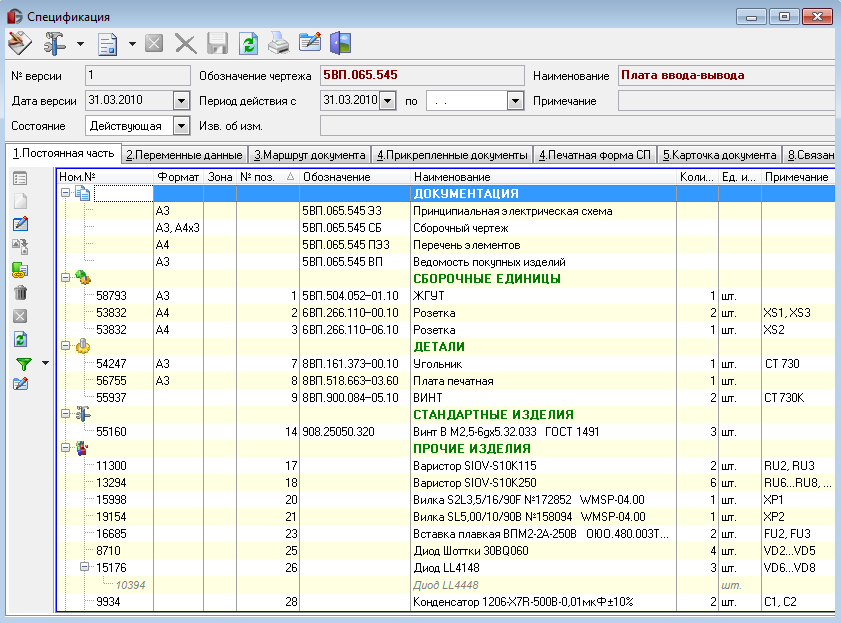

Структура решения
    При работе с конструкторской спецификацией система предоставляет следующие возможности:
  • Структура электронного документа по форме и содержанию максимально приближена к реальному документу, поэтому работа с ним интуитивно понятна не только молодому специалисту, хорошо владеющему компьютерной техникой, но и конструктору старшего поколения;
  • В рамках одного документа возможно формировать произвольное количество версий, что позволяет не только отследить и проанализировать историю изменений, но и использовать в производстве одновременно несколько версий;
  • Возможно использовать ограничительный перечень деталей, комплектующих, стандартных изделий и материалов при формировании документа, что способствует стандартизации и унификации элементов изделия, а также обеспечивает механизмы контроля данного процесса;
  • Система позволяет формировать печатные формы в соответствии с требованиями ЕСКД;
  • Система поддерживает формирование групповых спецификаций по вариантам А и Г. Кроме того система позволяет описать состав модификаций изделий в зависимости от значений тех или иных его параметров (обычно задаваемых при заказе изделия потребителем). Такой вариант описания спецификации становится актуальным для изделий, имеющих очень большое количество вариантов исполнения (известны случаи – до 1500), когда формирование стандартного документа становится чрезвычайно трудоемким;
  • Возможна гибкая настройка внутренней структуры документа:
    - Помимо стандартных разделов СП (общая часть и переменные данные), система позволяет добавить любые дополнительные автономные разделы документа (например, Устанавливают по МЭ – устанавливают по электронно-монтажному чертежу, Устанавливают по ТБ - устанавливают по таблице соединений), и определить для них заголовок и порядок вывода в печатной форме;
    - Возможно настроить любые дополнительные характеристики для позиции СП (позиция заказа, первичная применяемость входящего ДСЕ и др.);
  • Система позволяет фиксировать в конструкторской спецификации допустимые замены;
  • Формирование новой версии СП осуществляется на основании извещения об изменение.

Технологическая подготовка производства

    Для описания технологии изготовления изделия Global-PDM предлагает электронный документ Технологическая карта. Данный документ отвечает всем требованиям ГОСТ 3.1127-93 ЕСТД.

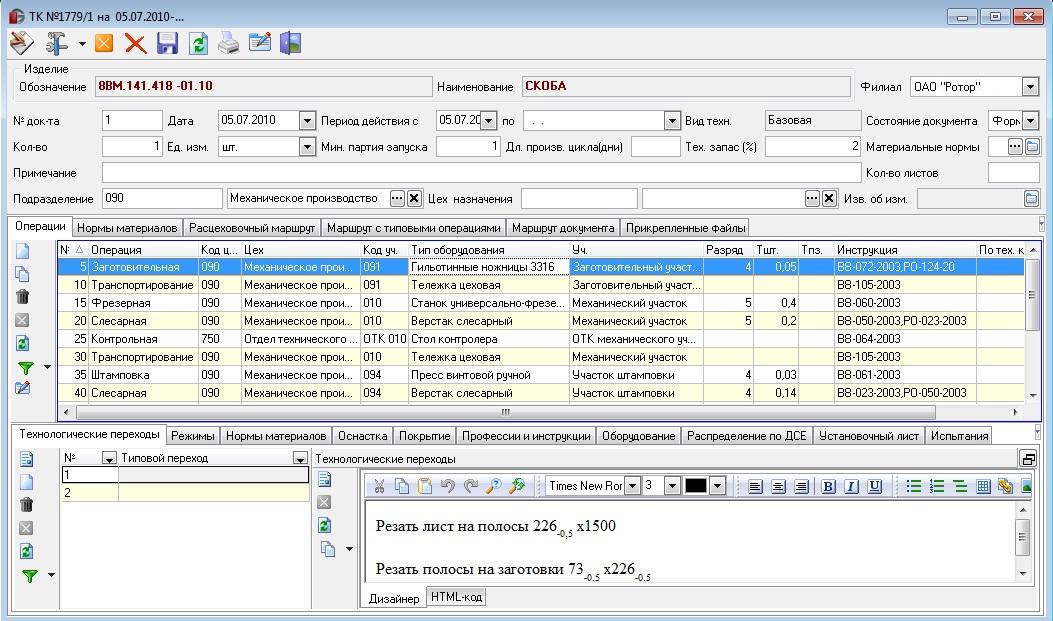

Технологическая карта
    При работе с технологической картой реализованы следующие возможности:
  • Возможно формирование нескольких технологических карт на одну ДСЕ с разными типами (базовая, альтернативная, ремонтная, и др.) и с разными приоритетами;
  • Можно сформировать одну технологическую карту на несколько вариантов исполнения ДСЕ;
  • Система поддерживает формирование типовых технологий;
  • В рамках одного документа возможно формировать произвольное количество версий;
  • Система формирует печатные формы в соответствии с ЕСТД;
  • В технологической карте можно указать все необходимые характеристики заготовки: материал, норма расхода, размер, количество деталей из заготовки;
  • Система позволяет вводить нормы расхода как основного так и вспомогательного материала;
  • При формировании материальных норм возможно зафиксировать деловой отход;
  • Нормы материала возможно ввести как на весь техпроцесс в целом, так и пооперационно;
  • Система позволяет сформировать установочный лист конкретной технологической операции для подробного описания последовательности сборочных операций, с возможностью настройки необходимых аналитик;

Извещения об изменении технической документации

    Изменение технической документации осуществляется на основании Извещений об изменении. Извещение об изменении - это самостоятельный электронный документ системы Global . Система позволяет формировать извещение об изменении как на один технический документ, так и на пакет документов. Данный документ, как любой документ системы, можно отправлять по маршруту согласования и утверждения и регистрировать в архиве технической документации.

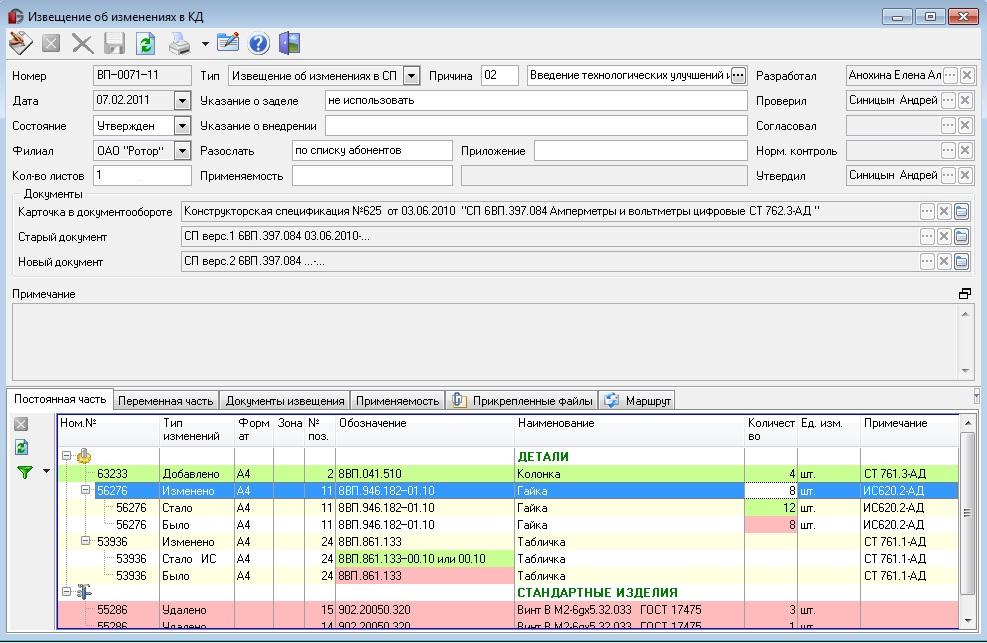

Извещение об изменении

Другие технические документы

    Система так же поддерживает формирование других документов, описывающих изделие. К ним можно отнести такие документы как Ведомость покупных изделий, Ведомость довустимых замен, Условный комплект.
    Ведомость покупных изделий. При внедрении модуля Управляния данными об изделии обычно потребность в этом документе на предприятии пропадает. С одной стороны, данный документ не является обязательным по ЕСКД, с другой, его содержание однозначно вытекает из данных конструкторских спецификаций и характеристик ТМЦ. Но если на предприятии все же данный документ остается востребованным - система предоставляет возможность его автоматического формирования и дальнейшего редактирования.

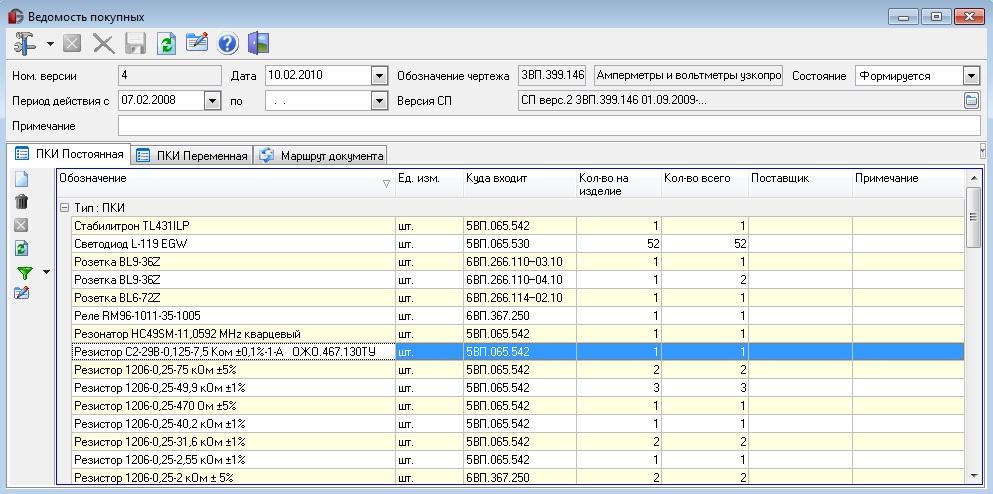

Ведомость покупных изделий
    Ведомость допустимых замен. В системе существует возможность фиксировать допустимые замены разных типов. Одним из способов зарегистрировать допустимую замену является создание Ведомости допустимых замен. При этом возможно ограничить действие данного документа как периодом, так и изделием(или блоком). Так же система позволяет указать приоритеты возможных замен и коэффициент корректировки потребности.

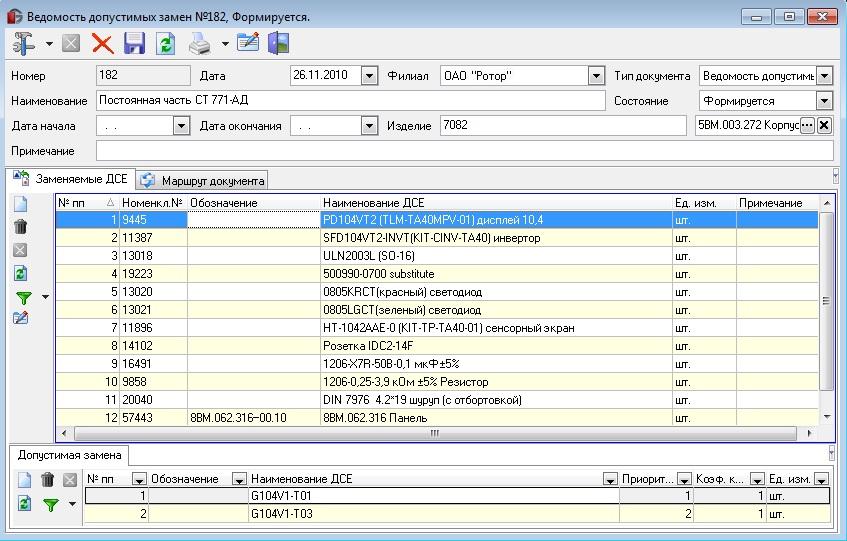

Ведомость допустимых замен
    Условный комплект. Данный документ нельзя отнести в полной мере к техническим документам. Тем не менее его содержание напрямую вытекает из данных конструкторской подготовки производства. В производстве часто встречается ситуация, когда опережающее планирование (производства полуфабрикатов или каких-либо ресурсов) приходится осуществлять в условиях неопределенности (Например, опережающие закупки под изделия, для которых облик в общих чертах определен, но конструкторская документация не готова в полном объеме; или определено количество изделий, которое надо произвести, но на конкретный момент времени еще неизвестны их модификации и др.). Формирование состава изделия в виде Условного комплекта позволяет решить подобные проблемы. Данный документ может быть сформирован автоматически в соответствии с тем или иным алгоритмом, или введен вручную.

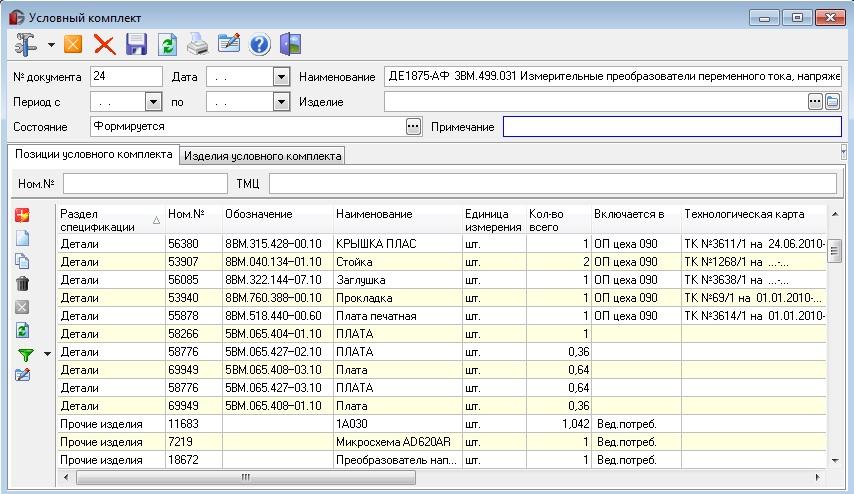

Условный комплект

Визуализация данных об изделии

    Поскольку данные подготовки производства востребованы всеми участниками производственного процесса, в модуле Global-PDM уделено большое внимание возможности формирования сводной информации в различных разрезах, с возможностью настройки соответствующих печатных форм. Прежде всего это данные о составе изделия, сформированные на конкретную дату, как в иерархическом виде, так и в списочном. Обратная сторона медали - данные по входимости того или иного ДСЕ в изделия(сборочные единицы). Все эти данные могут быть выведены как в отдельных отчетах, так и в детализациях к строкам документов, справочников и отчетов.

Формирование электронного архива документации на изделия на базе единого хранилища данных

    Для решения данных задач модуль Global-PDM использует функциональность модуля Управления документооборотом (Global-DocFlow ), который на низком уровне интегрирован со всеми модулями системы.
    Данные об изделии могут быть представлены самыми разнообразными документами: это и электронные документы, оформляемые с системе Global (спецификации, технологические карты, ведомости допустимых замен и др.), и электронные документы, формируемые в CAD-системах (чертежи, 3D модели и прочее), документы, оформленные в текстовых редакторах и др. Система Global позволяет не только объединить их в едином информационном пространстве, но и обеспечивает работу со всем множеством форматов едиными правилами:
  • Централизованное стуктурированное хранение всей технической документации;
  • Разграничение прав доступа;
  • Процесс согласования и утверждения электронных документов;
  • Поиск документов по заданным параметрам;
  • Управление доступом на базе данных по составу изделий;
  • Использование ЭЦП для утверждения электронного документа.

Взаимодействие с конструкторскими САПР

Управление архивом технической документации

    Система Global содержит полный набор инструментов для автоматизации деятельности Архива технической документации. Система позволяет:
  • Регистрировать документы в архиве в разрезе различных журналов;
  • Формировать регистрационную карточку учета;
  • Настраивать операцию регистрации в архиве как этап (чаще всего это заключительный этап) процесса утверждения технического документа;
  • Формировать списки рассылки документов;
  • Фиксировать физическое место хранения бумажного подлинника (аналога).
